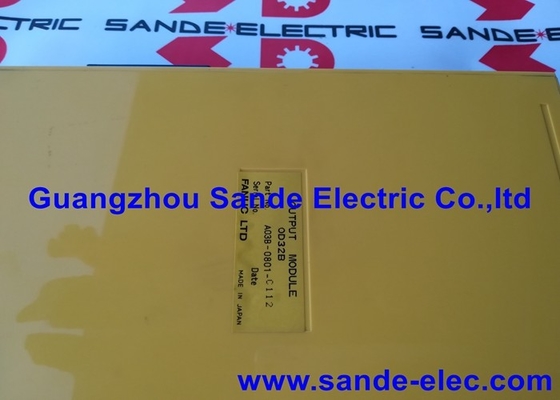

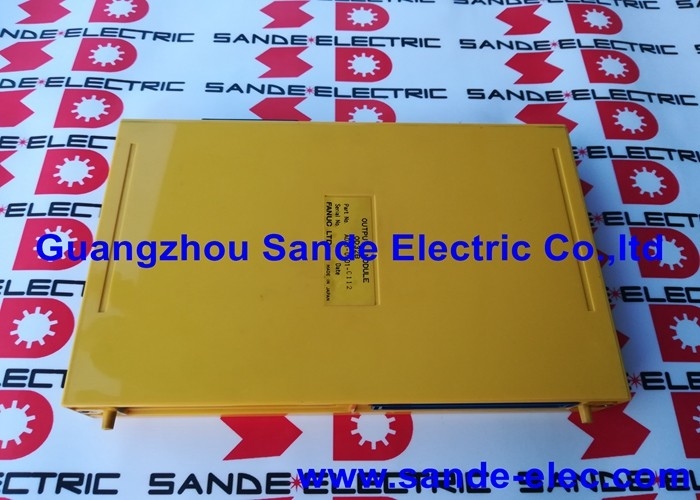

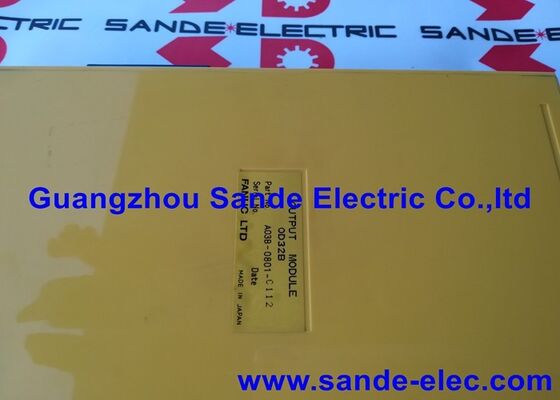

Fanuc módulo de salida A03B-0801-C112 A03B0801C112 AO3B-O8O1-C112 USED

FANUC A03B-0801-C112 | Módulo de salida digital de CC de 32 puntos OD32B — PLC CNC Serie 10 / 11 / 15 / 24–48 VCC

Salida de CC de 32 canales para el panel posterior del PLC Serie 10/11/15

El A03B-0801-C112 es el módulo de salida digital modelo OD32B para el backplane PLC utilizado en los sistemas CNC de las series 10, 11 y 15 de FANUC. Proporciona 32 canales de salida de CC independientes, cada uno de ellos capaz de accionar válvulas de solenoide, bobinas de relé, lámparas indicadoras y otros actuadores de 24 a 48 V CC con hasta 0,25 A por punto.

En la arquitectura del sistema de E/S A03B-0801, el módulo de salida OD32B se conecta directamente a la unidad base de E/S del PLC junto con módulos de entrada, módulos analógicos y otros módulos de función de E/S. Las 32 salidas del módulo se conectan al programa de lógica de escalera PMC (Controlador programable de máquina) del CNC. Cuando el PMC activa un canal de salida, el transistor de salida correspondiente activa e impulsa la carga de campo.

La designación OD32B es el identificador del módulo dentro de la familia de módulos de salida de la serie A03B-0801. Las variantes adyacentes cubren diferentes recuentos de salida y tensiones nominales: la especificación de 32 puntos, 24–48 V CC, 0,25 A/punto del OD32B define su posición en la familia. La PCB interna, A16B-1310-0090, está ensamblada permanentemente dentro de la carcasa del módulo OD32B y no está disponible como artículo en stock por separado.

Especificaciones clave

0,25 A por punto: corriente de salida y selección de carga

El límite de corriente por punto de 0,25 A define la carga máxima que puede ser impulsada directamente por cada canal de salida. Las bobinas de relé estándar de 24 VCC suelen consumir entre 20 y 100 mA, muy dentro de este límite. Las válvulas solenoides varían de 30 mA a 200 mA para tipos industriales compactos. Las lámparas indicadoras consumen entre 20 y 50 mA. Las cargas que superen los 0,25 A por canal se deben conmutar a través de un relé de interposición en lugar de accionarse directamente desde la salida del módulo.

Preguntas frecuentes

P1: ¿Qué generaciones de CNC FANUC utilizan el A03B-0801-C112?

El módulo de salida OD32B está confirmado para los sistemas CNC FANUC series 10, 11 y 15, que utilizaron la arquitectura de placa posterior de E/S modular A03B-0801. No es compatible con el sistema de E/S Zero C (Serie 0-C), el sistema I/O Link de la serie i u otras generaciones de FANUC que utilizan arquitecturas de E/S diferentes.

P2: ¿La PCB interna A16B-1310-0090 está disponible por separado?

El A16B-1310-0090 es un componente ensamblado permanentemente dentro del módulo A03B-0801-C112. No está disponible como repuesto estándar independiente: el módulo A03B-0801-C112 completo es la unidad de repuesto. Para la reparación a nivel de componente de un módulo fallido, los servicios de reparación especializados de FANUC Serie 15 pueden obtener o reconstruir la placa interna dentro del módulo.

P3: ¿Qué síntomas indican que ha fallado un módulo de salida OD32B?

Los canales de salida específicos que no se activan a pesar de los comandos PMC confirmados (visibles en la pantalla de diagnóstico del monitor de E/S del PMC del CNC) apuntan a transistores de salida fallidos dentro del módulo. Si un grupo de salidas adyacentes falla simultáneamente, el circuito de alimentación o de accionamiento compartido para ese grupo ha fallado. Si las 32 salidas no funcionan, primero se debe verificar la entrada de alimentación principal del módulo o la conexión del backplane.

P4: ¿Reemplazar el A03B-0801-C112 afecta el programa PMC?

No. El programa de escalera del PMC se almacena en la memoria principal del CNC, no en el módulo de salida de E/S. Reemplazar el módulo instala una nueva interfaz de salida; el programa PMC permanece sin cambios. Después del reemplazo, verifique que todos los canales de salida se activen correctamente probando cada uno desde el monitor de E/S del PMC antes de devolver la máquina a producción.

P5: ¿De dónde se obtiene el A03B-0801-C112 después de la descontinuación?

A través del mercado de posventa de módulos de E/S de FANUC Serie 10/11/15: especialistas en CNC de FANUC Serie 15, proveedores excedentes probados y servicios de reparación de módulos de E/S. Confirme A03B-0801-C112 (OD32B) de la propia etiqueta del módulo. Las variantes de salida adyacentes A03B-0801 tienen diferentes recuentos de E/S y clases de voltaje.
